3D雷达料位计安装在料仓的什么位置？安装位置选择与布置要点详解
核心结论：3D雷达料位计通常安装在料仓顶部，优先选择避开进料口正下方、靠近仓顶中心但又不能完全居中的位置；对于大型筒仓，还需考虑多台设备协同布置。安装位置选错，轻则测量误差偏大，重则出现盲区冒仓、料流冲击损坏设备。本文从位置选择原则、不同仓顶结构的安装方式、关键尺寸参数三个层面讲清楚。
一、为什么安装位置对3D雷达料位计如此关键
3D雷达料位计不同于只能"测一个点"的传统单点雷达，它通过多天线阵列或机械旋转，对料仓内部进行 360° 全域扫描，重建料面三维轮廓，再积分算出体积和质量。正因为它是"扫描型"设备，安装位置直接影响三件事：
扫描视场是否完整 —— 位置偏了，仓内会出现扫不到的"死角"；
料流与结构干扰是否可控 —— 正对进料口或横梁，会引入持续杂波和冲击；
测量盲区是否安全 —— 装低了，物料可能淹没天线导致冒仓。
因此，安装位置选择被业内公认为决定 3D 雷达料位计使用效果的第一要素。
二、安装位置选择的核心原则
综合行业主流厂家的安装规范，位置选择应遵循以下原则：

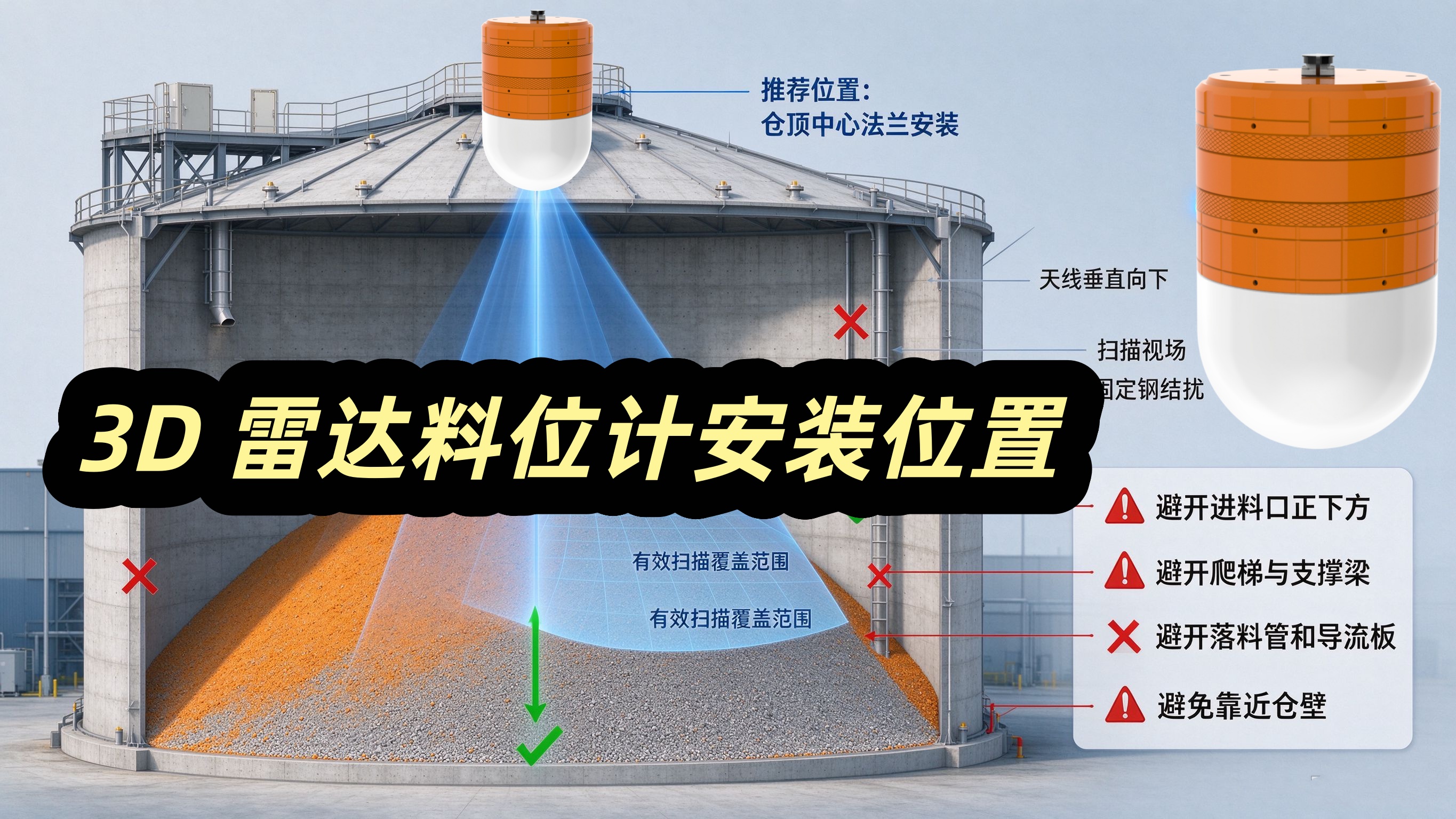

1. 安装在料仓顶部，优先选择仓顶中心区域
3D雷达料位计采用仓顶法兰或万向支架单点安装。安装在仓顶中心区域，可以让设备对仓内各个方向获得均衡的视场，扫描覆盖更完整。
注意一个反直觉的点：完全正的几何中心反而可能因四周料面完全对称，导致不同方向的回波难以区分。因此工程上往往选择靠近中心但不绝对居中的位置——通常在距仓壁约为仓顶半径的 1/2 ~ 1/3 处，既保证视场均衡，又避免对称回波混淆。
2. 必须避开进料口正下方
这是最关键的一条。进料口正下方是落料冲击区，物料在此飞溅、扬尘，会造成两个问题：
落料冲击和局部扬尘对测量形成持续干扰，杂波增多；
大块物料飞溅可能砸坏扫描仪。
因此安装位置应尽量避开进料机构固体物料的飞溅范围。
3. 与仓壁保持足够距离
设备不能贴墙安装。贴墙会导致：
波束过早打到仓壁，扫描范围被压缩，性能下降；
仓壁挂料、反射带来虚假回波。
主流规范要求设备与仓壁距离一般不小于 500 mm，部分型号要求距仓壁中心至少 400 mm。
4. 避开仓内固定构件
扫描扇形区域内应避开管道、房梁、柱子、爬梯、除尘器支架等固定构件，否则这些结构会产生杂波干扰点，直接影响体积解算精度。若无法避开，则需选配下沉支架，把雷达下沉到料仓内部以绕开障碍物。
5. 避开料流、水流与振动源
避开进料料流路径，防止料流遮挡测量；
安装孔处不应有水流经过（如仓顶清洗时），避免水流流入料仓影响测量；
避开强振动和强电磁干扰源（如大型电机）。
6. 保证安装水平
为获得最佳测量效果，设备应水平安装；在斜面仓顶上则需保证天线面垂直于仓底。部分产品支持仓顶倾斜角小于 20° 条件下快速找平。
三、不同仓顶结构的安装方式
仓顶结构 | 材质 | 安装方式 |
平面仓顶 | 钢板 | 仓顶开孔后与立管焊接固定，或直接用法兰螺栓固定 |
平面仓顶 | 混凝土 | 开孔后与法兰/立管底部法兰螺栓固定，需注意密封 |
斜面仓顶 | 钢板 | 开孔后与立管焊接固定 |
斜面仓顶 | 钢板/混凝土 | 与立管底部法兰螺栓固定 |
几个施工细节：
密封：法兰或立管底部与仓顶之间必须做好密封，防止漏料、进水、漏气；
下沉支架：当安装位置仓内存在横梁等障碍物时，需将雷达下沉入仓内避开；若仓内无障碍物且雷达底端可露出不少于 20 cm，可不选下沉支架；
立管：若采用立管安装，天线端需露出立管至少 10 mm，且立管长度不宜过长（超过 300 mm 时参考距离需从立管出口而非法兰面起算）；
吊装杆：部分产品推荐吊装固定，吊装杆长度常见 0.5 m / 1 m / 1.5 m 可选。
四、关键尺寸参数：装多高、留多大盲区
这是决定安装成败的硬指标，务必核对：
参数 | 推荐值 | 说明 |
最高料位与雷达底端距离 | > 1 m | 进料口离雷达越近，该距离需越大 |
近端盲区 | ≤ 0.3 m | 物料进入盲区无法检测 |
远端盲区 | ≤ 0.5 m（部分型号 500 mm） | 同上 |
天线距料面最小安全距离 | ≥ 1.5 m | 避免近场干扰 |
俯仰扫描角度 | -45° ~ +45° | 角度过大回波难以接收，精度下降 |
关于盲区的风险：物料一旦到达测量盲区就无法检测，严重时会导致物料淹没雷达甚至冒仓。因此安装后必须控制进料过程中物料能达到的最高料位（一般在进料口正下方）低于雷达底端，并留出安全余量。
俯仰角为什么一般限制在 ±45°？ 当扫描俯仰角度过大（超过 45°）时，雷达波打到料面后的反射回波往往无法被良好接收，会降低测量精度甚至无法测量。因此应结合雷达与进料口的相对位置关系、以及固体物料的安息角规律来设定安全高度。
五、大型料仓与多仓场景的布置
直径超过 15 米的大型筒仓：单台设备扫描范围可能不足以覆盖全仓，可采用多台协同方案，将各台采集的局部点云通过配准算法拼接成完整三维模型；
搅拌站多粉料仓：可按"一仓一机"配置，实现全部粉料仓在线实时监测；
仅盘点期需要数据：可采用便携式方案在多仓间轮换测量，但注意其不具备实时在线监测与安全联锁功能。
六、安装后别忘了这一步：仓体几何建模与标定
3D雷达料位计的体积解算依赖仓体几何模型的准确性。首次调试时通常需在软件中输入以下参数建立数字模型：
筒体直径与柱段高度；
锥体高度与锥底角度（或锥底出口直径）；
设备安装高度与水平偏心量；
锥体下方支腿高度。
采用"输入几何参数—软件自动建模"的方式，首次调试无需空仓标定，相比需要依据现场回波波形调试的单点雷达，显著降低了调试复杂度。
七、常见错误与避坑清单
❌ 错误做法 | ✅ 正确做法 |
装在仓顶正中心 | 装在近中心但略偏（距壁约 1/2~1/3 半径处） |
正对进料口正下方 | 避开落料冲击区与飞溅范围 |
贴墙安装 | 与仓壁保持 ≥ 500 mm |
忽略仓内横梁/管道 | 避开或加装下沉支架 |
料位可升至雷达附近 | 最高料位与雷达底端保持 > 1 m |
斜面仓顶未调平 | 天线面垂直于仓底，保证水平 |
八、总结
3D雷达料位计的安装位置可归纳为一句话：装在料仓顶部、靠近中心略偏、避开进料口和结构障碍、与仓壁留足距离、并确保最高料位不进入盲区。
具体执行时，建议结合三个现场条件综合定夺：仓体几何尺寸、进出料点位置、仓内结构构件。条件复杂时，可借助厂家提供的选型/定位软件辅助确定最优位置，或由厂家技术人员出具专项安装方案。
FAQ 快速问答（可做结构化数据标注）
Q1：3D雷达料位计一般装在料仓哪里？A：装在料仓顶部，靠近仓顶中心区域但通常不严格居中，避开进料口正下方，并与仓壁保持 500 mm 以上距离。
Q2：3D雷达料位计可以装在料仓正中心吗？A：不建议完全居中。四周料面完全对称会影响回波区分，工程上通常选择近中心但略偏的位置。
Q3：3D雷达料位计安装需要停产吗？A：一般通过仓顶法兰或立管安装，施工多在仓顶进行，多数工况可在停产检修期完成，对生产影响可控。
Q4：料位最高能升到离雷达多近？A：建议最高料位与雷达底端距离大于 1 m；进料口离雷达越近，所需安全距离越大，以防物料进入盲区导致冒仓。
Q5：仓内有横梁、管道怎么办？A：可加装下沉支架，将雷达下沉到料仓内部避开障碍物，提高测量可靠性与精度。
Q6：大型筒仓一台设备够用吗？A：直径超过 15 米的大型筒仓，单台扫描范围可能不足，可采用多台协同、点云拼接的方式覆盖全仓。
