3D 激光雷达扫描仪：实现堆体体积自动化精准测量

在矿山砂石、煤炭储料、粮食仓储、港口散料、水泥建材等行业，原料堆体、筒仓内部物料、露天料场的库存盘点一直是生产管理中的痛点。传统盘料方式依靠人工丈量、手持设备抽样测算，不仅作业强度大、作业环境危险，测量结果受人为因素影响误差偏大，难以满足现代工厂数字化库存管控需求。3D 激光雷达扫描仪凭借非接触三维面扫描能力，可快速完成堆体轮廓采集，自动计算物料体积，已经成为散料堆体测量的核心智能装备。

一.传统堆体体积测量存在的现实痛点

露天料场、大型筒仓内部物料形态复杂，进料形成堆尖、出料产生凹陷、物料偏析、架桥结块等现象普遍存在。

人工盘料效率低、风险高：人员需要进入料场、登高到筒仓顶部作业，粉尘环境、坍塌风险带来安全隐患，一次完整盘点耗时久，无法高频次测量。

单点测量误差大：普通单点雷达料位计只能获取若干点位料位高度，无法捕捉凹凸起伏的真实料面，依靠点位数据推算整体体积，偏差会随料堆不规则程度持续放大。

数据滞后，无法实时管控：人工盘点只能周期性开展，无法实时获取库存数据，企业只能依靠进料出料台账估算存量，容易出现账实不符，影响生产调度与采购计划。

恶劣工况适应性差：粉尘、水汽、昼夜温差、雨雪天气，会大幅干扰传统测量设备工作稳定性，很多设备只适合工况理想的环境。

二.3D 激光雷达扫描仪测量堆体体积的工作原理

3D 激光雷达扫描仪安装于料场上方、筒仓仓顶位置，设备向下发射激光扫描光束，对堆体表面进行大范围多角度三维扫描，批量采集海量料面点云数据。 设备内部处理器对点云数据进行降噪、过滤、拼接处理，还原出完整的堆体三维形貌轮廓；结合设备安装基准高度、仓体边界参数，算法自动剔除仓壁、支架等干扰物体，完成堆体体积运算，直接输出物料体积、料面最高点、最低点、料面形貌模型。

区别于单点设备只输出高度数值，3D 激光雷达完成的是面测量，完整还原凹凸不平的真实料堆，即使物料出现堆尖、凹陷、偏料、鼠洞等复杂形态，依然可以保障体积计量精度。测量数据可以本地存储，也可通过有线、无线方式上传中控系统、云平台，支持远程查看三维料堆模型与库存报表。

三.核心应用场景

1. 密闭筒仓内部物料体积测量

粮食筒仓、粉煤灰仓、矿粉仓、饲料仓、氧化铝仓内部高粉尘，物料容易挂壁、结块、形成架桥。3D 激光雷达扫描仪安装仓顶，无需接触物料，不受粉尘干扰，24 小时不间断扫描，实时输出仓内物料体积，解决传统料位计只能测高度、算不准储量的行业难题，助力仓储数字化盘点。

2. 露天大型料场堆料测量

煤矿、砂石骨料厂、港口散料堆场，料堆占地面积大、堆型多变。固定式 3D 激光雷达可以多台组网，覆盖整个料场范围；也可搭配轨道、云台实现大范围扫描，自动统计每一座料堆体积存量，替代人工盘库。

3. 生产过程动态监测

进料、出料作业过程中，设备可持续采集堆体变化数据，实时监控物料增减，为生产配料、物料转运提供数据支撑，及时识别堵料、偏料等异常工况，联动系统实现预警提示。

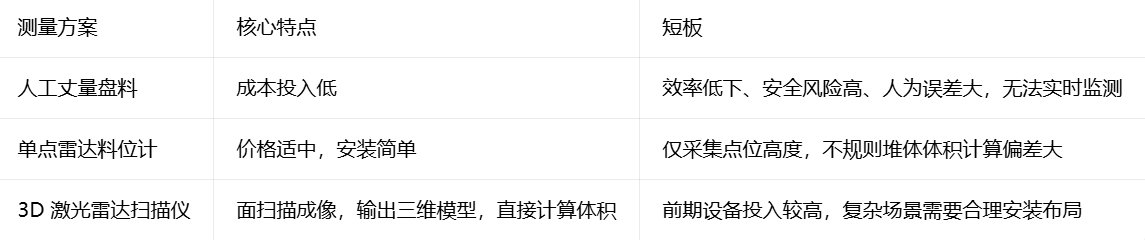

四.对比其他测量方案优势

五.选型与使用注意要点

工况适配：高粉尘、防爆区域，优先选择对应防爆等级、高防护等级的 3D 激光雷达扫描仪，保障设备在粉尘、潮湿环境长期稳定运行。

扫描覆盖范围：根据筒仓直径、料场面积，确定设备扫描视场角、测量量程；大空间场景可采用多设备组网，消除扫描盲区。

环境干扰处理：算法需要具备点云降噪能力，过滤粉尘飞尘、水汽带来的噪点，剔除仓内加强筋、管道等障碍物干扰。

数据对接能力：优先选择支持标准工业协议的设备，方便对接 PLC、SCADA 以及企业数字孪生平台，打通数据链路。

六.行业发展趋势

随着工业数字化转型持续推进，堆体测量已经从 “测料位高度” 向着 “测真实体积、可视化料面、智能化盘点” 升级。3D 激光雷达扫描仪不再是单纯的测量硬件，正和物联网、数字孪生技术深度融合。 未来，设备将进一步优化抗粉尘算法、降低部署成本，在粮食安全储备、工矿散料管控领域加速落地，帮助企业告别人工盘库，实现堆体库存自动化、可视化、精准化管理。
